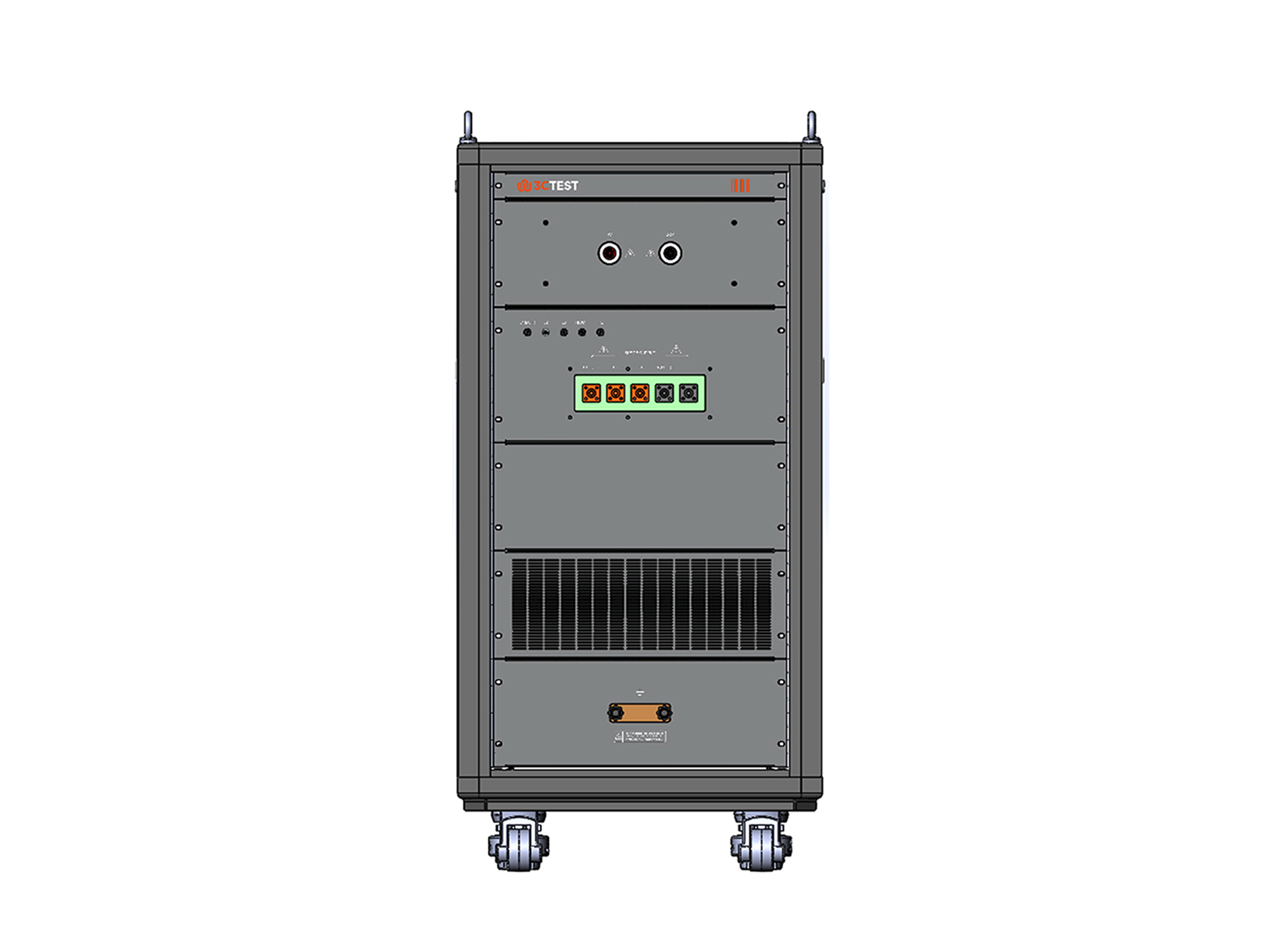

SPN 3850T15高压大功率雷击浪涌耦合/去耦网络符合IEC 61000-4-5标准，实现全自动单相/三相耦合/去耦功能，可满足AC/DC交直流供电，配套CWS系列仪器使用，EUT最大带载能力DC 380 V 50 A 、AC 380 V 50 A三相五线，其他EUT电压、电流等级，可以根据客户要求定制。
> EUT直流带载能力最大DC 380 V 50 A
> EUT交流带载能力最大AC 380 V 50 A三相五线
> 对试验电压、极性、相位同步角度等试验参数进行排程设置，实现全自动网络投切
> 任意线路的相位角度迭加
> 耦合路径显示（指示灯）
> 耦合电阻可选IEC标准或自定义方式
> 采用拔插式绝缘插头，既安全又便捷
> 急停按钮自动切断EUT供电及高压耦合路径
| 网络类型 | 全自动单相/三相耦合/去耦网络 |
| EUT带载能力 | Max DC 380 V 50 A |
| Max AC 380 V 50 A 50/60 Hz 三相五线 | |
| 耦合路径 | L1、L2、L3、N、PE，任意组合路径，自动投切 |
| 相位同步 | L1、L2、L3、N、PE，任意线路相位角度迭加 |
| EUT电源投切方式 | 自动投切 |
| 浪涌参数IEC 61000-4-5 | |
| 网络端口试验电压范围 | 耦合波形：1.2/50 μs 0.25 kV ~ 15 kV ± 10%（15 kV发生器） |
| 网络端口试验电流范围 | 耦合波形：8/20 μs 0.125 kA ~ 7.5 kA ± 10%（15 kV发生器） |
| 浪涌输入端口 | 6 mm香蕉插座 |
| 耦合电容 | 9 μF、18 μF |
| 耦合电阻 | 10 Ω、0 Ω |
| 开路电压波形参数 | 波前时间：1.2 μs ± 30% |
| 持续时间：50 μs ± 20% | |
| 短路电流波形参数（2 Ω） | 波前时间：8 μs ± 20% |
| 持续时间：20 μs ± 20% | |
| 耦合衰减 | <2 dB（发生器自动补偿） |
| 去耦网络电源端口残余浪涌电压 | 不超过施加试验脉冲电压的15%或耦合/去耦网络额定电压峰值的2倍 |
电源线、保险丝、测试线、接地线、CN25线、射频电缆、浪涌校准测试线、使用说明书、检验报告、产品质保书
