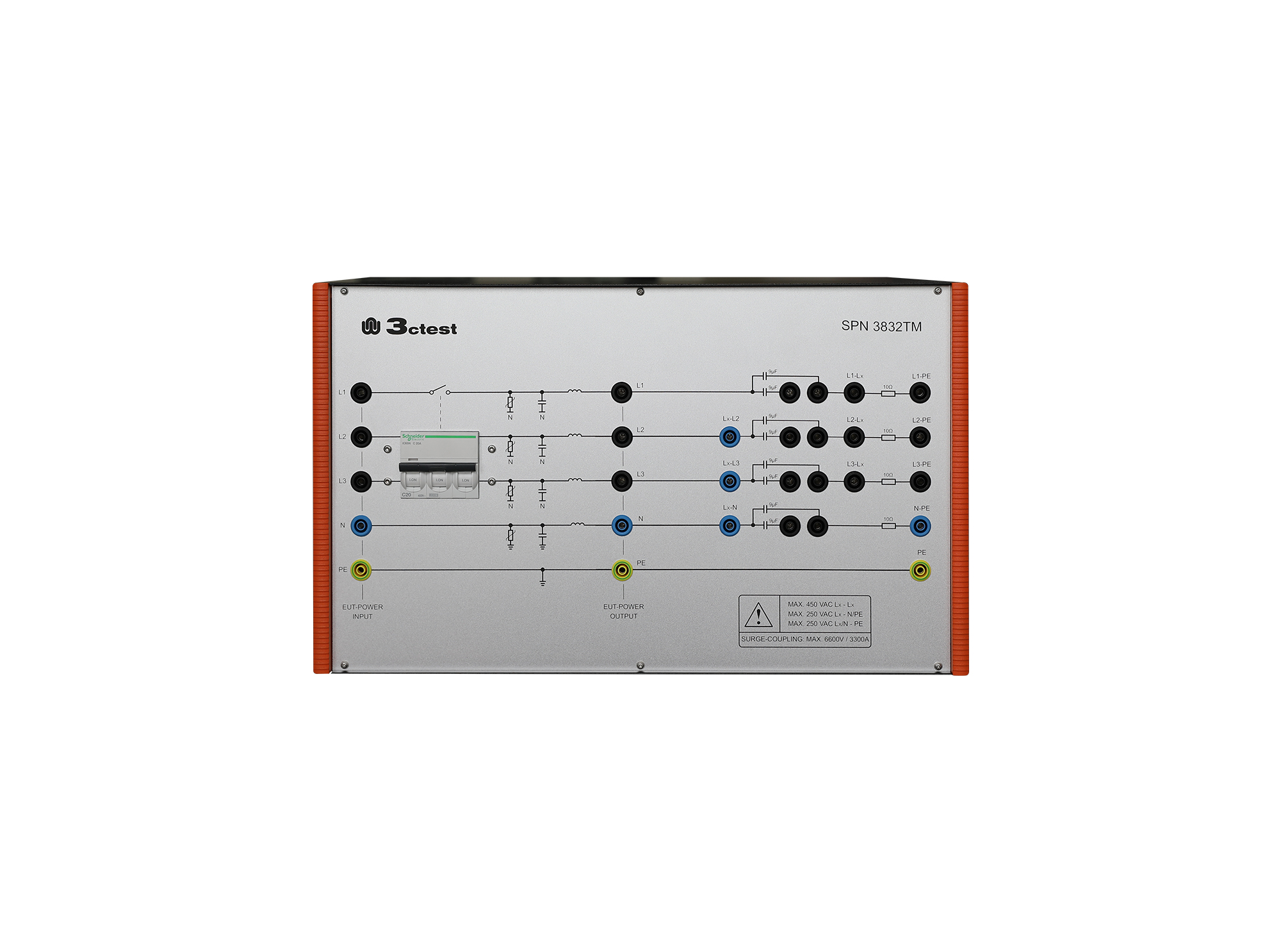

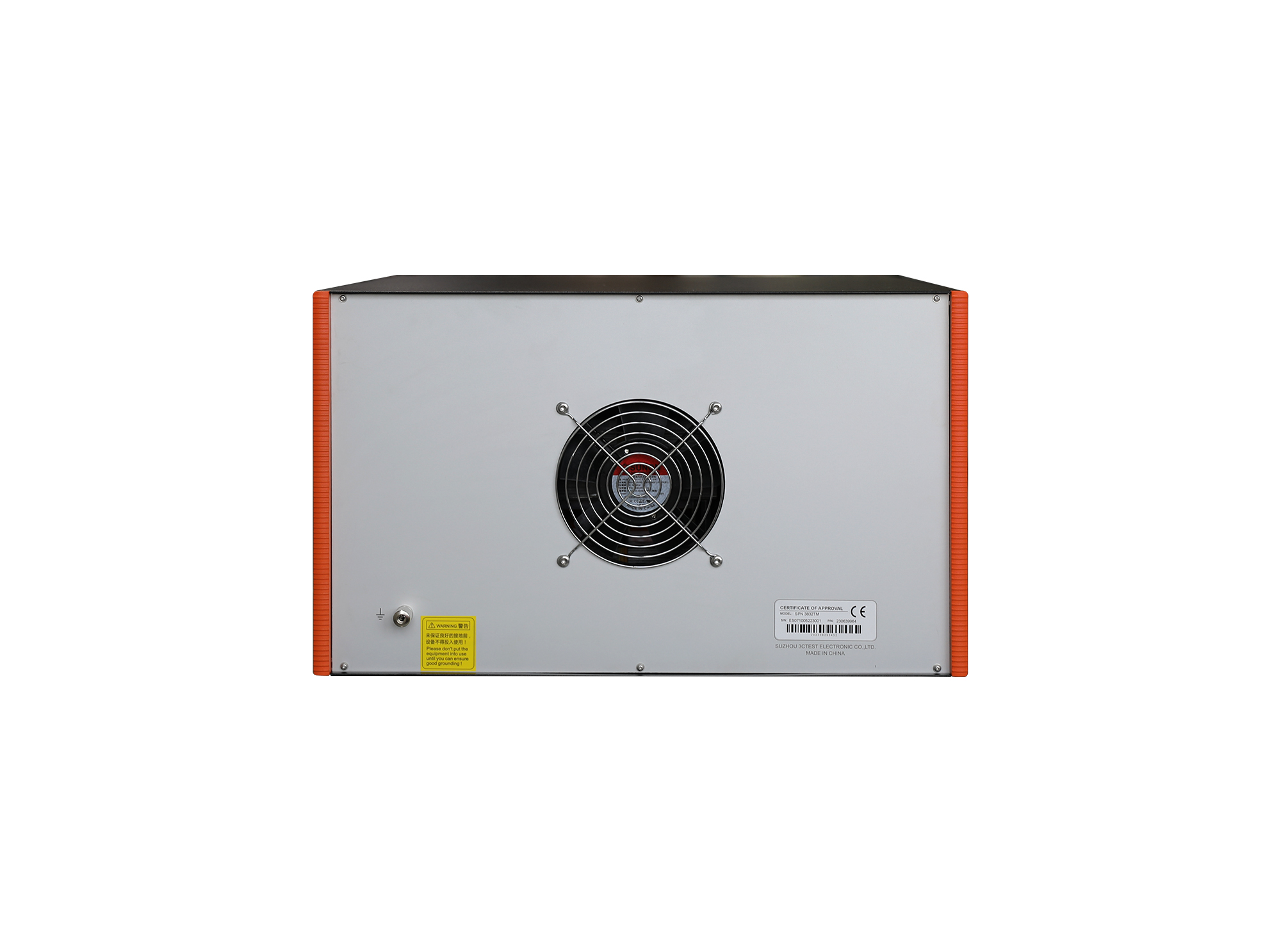

SPN 3832TM 雷击浪涌耦合去耦网络（三相）可与CCS 系列、CWS系列仪器组成电磁兼容浪涌测试系统。根据客户需要，可以兼容其它厂牌YH533388银河浪涌发生器使用。此设备是手动选择耦合路线，耦合试验电压为6.6KV（1.2/50μs），EUT最大带载能力AC 450V（Lx-Lx）、AC 250V（Lx-N/PE） 32A交流试验以及DC 220V 16A直流试验。
> EUT最大电压AC 450V（Lx-Lx）、AC 250V（Lx-N/PE）、DC 220V 16A；
> EUT最大电流32A；
> 手动选择差模或共模试验；
> 符合EN/IEC 61000-4-5标准；
> 兼容其它厂牌浪涌发生器使用。
手动耦合/去耦网络 | 符合 EN/IEC 61000-4-5 |
最大试验电压 | 6.6kV(1.2/50μs) |
最大试验电流 | 3.3kA(8/20μs) |
耦合网络端口 | L1(DC+)、L2、L3、N(DC-)、PE |
耦合路径 | Lx–Lx/N差模试验 Lx/N–PE共模试验 |
耦合投切方式 | 手动投切 |
耦合电容 | 9μF、18μF（手动网络，依据试验要求） |
耦合电阻 | 10 ohm、0 ohm |
EUT带载能力 | Max AC 450V（Lx–Lx）、32A Max AC 250V（Lx–N/PE）、32A Max DC 220V 16A |
EUT注入端的残余脉冲电压 | 不超过施加试验脉冲电压的15%或耦合/去耦网络额定电压峰值的2倍 |
电源线、测试线、接地线、出厂检验报告、说明书。
