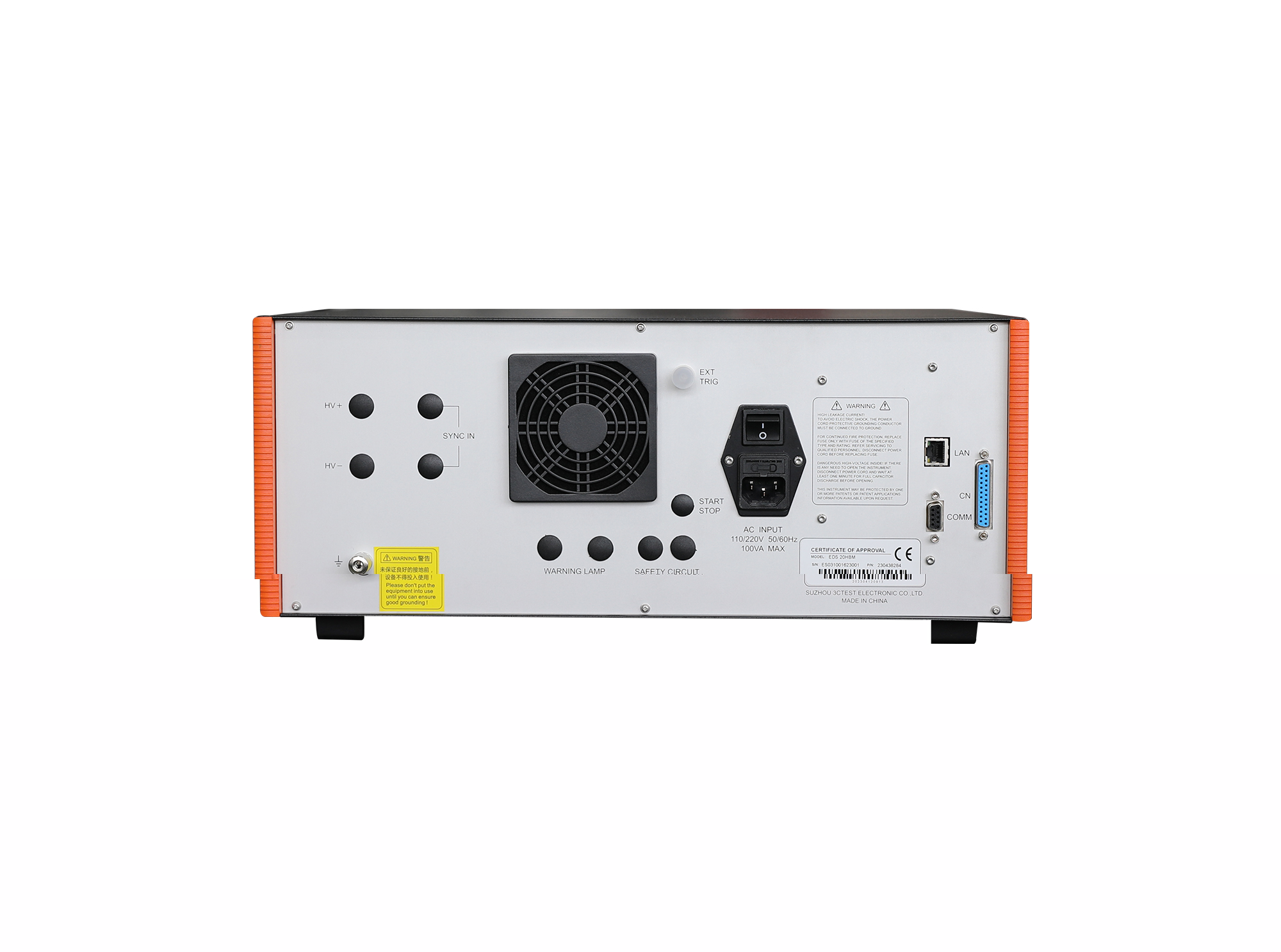

EDS 20HBM静电放电发生器针对人体模型(HBM)的静电放电抗扰度试验的特点和要求专门设计，可以对LED、晶体管、IC等半导体器件进行静电抗扰度的测试。依据ANSI/JEDEC JS-001-2017标准的充放电回路设计，完全满足上述标准中最严酷等级的静电电压要求，最大的电压可达20KV。
> 5.7寸彩色触摸屏前面板操作；
> 最大电压可达20KV；
> 频率最快5Hz的速率；
> 系统内置故障报警功能，操作简便。
符合标准 | ANSI/ESDA/JEDEC JS-001-2017 |
试验电压 | 8kV ~ 20.0 kV± 5%，步进1V |
阻容参数 | 100pF/1500Ω |
输出极性 | 正极、负极、先正后负 |
脉冲次数 | 1-999次 |
重复频率 | 0.1Hz ~ 5Hz |
触发方式 | 手动、自动、外部触发 |
短路电流校验参数 | |
峰值电流Ips | 5.33A ± 10% @8KV；13.35A± 10% @20KV |
上升时间 | 2ns ~ 10ns（10%Ips-90% Ips） |
持续时间 | 130ns ~ 170ns（Ips-38.6Ips） |
振铃幅度 | ＜15%峰值电流 |
负载500Ω电流校验参数 | |
峰值电流Ipr | 3.68A± 10% @8KV；9.2A± 10% @20KV |
上升时间 | 5ns ~ 25ns（10%Ipr-90% Ipr） |
测试线、电源线、接地线、保险丝、说明书、质检报告、产品质保书
