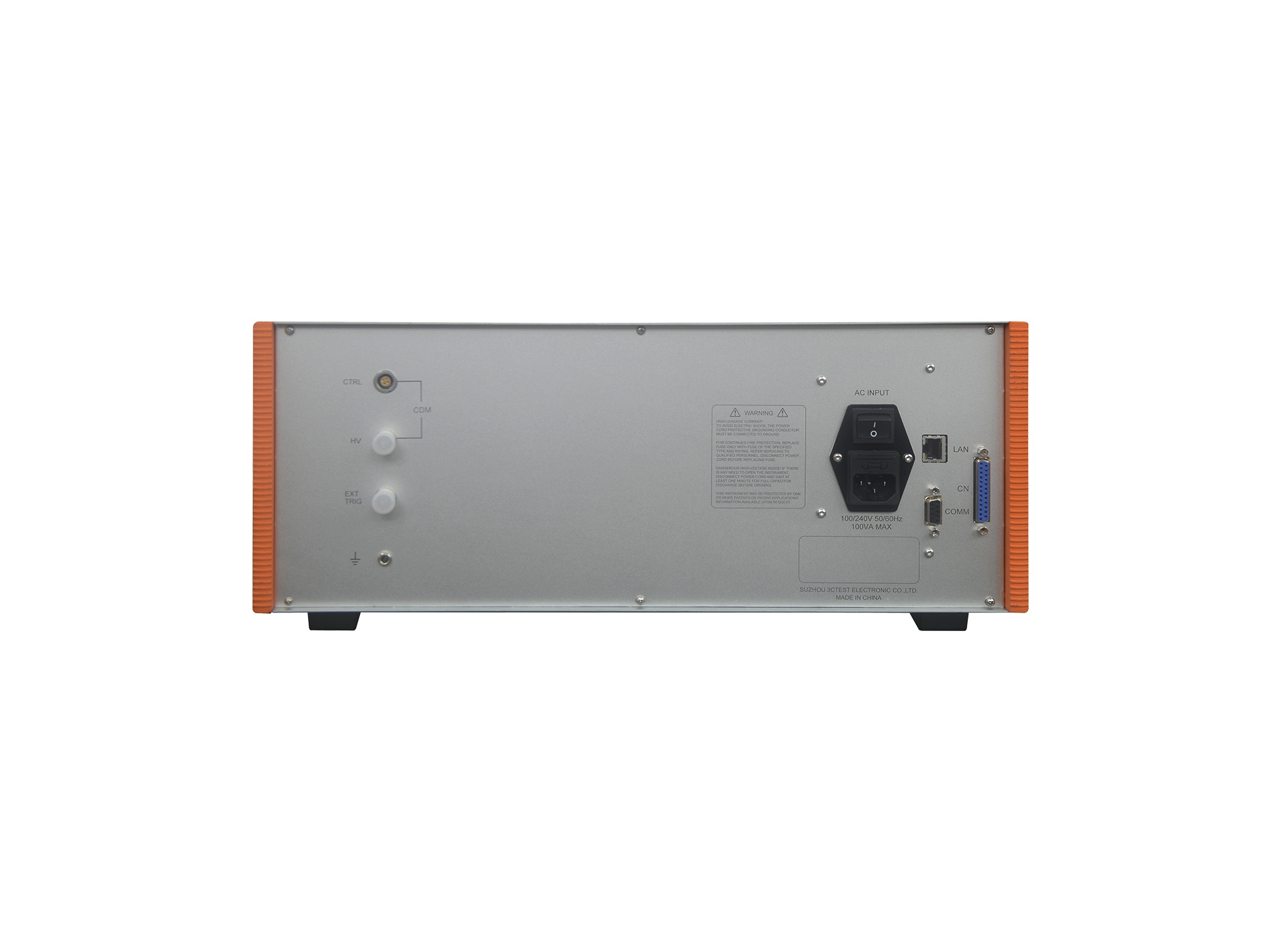

静电放电发生器

EDS 10IC

放电电容

100 pF

放电电阻

1500 Ω

脉冲幅度

5 V ~ 8000 V (5% ± 5 V)

峰值电流Ips

0.17 A ± 10% @250 V

0.33 A ± 10% @500 V

0.67 A ± 10% @1000 V

1.33 A ± 10% @2000 V

2.67 A ± 10% @4000 V

5.33 A ± 10% @8000 V

上升时间

2 ns ~ 10 ns

脉冲宽度

150 ns ± 20 ns

振铃幅度

<15%峰值电流

HBM 500 Ω电阻电流参数

峰值电流Ipr

375 mA ~ 550 mA @1000V

1.5 A ~ 2.2 A @4000V

Ipr/Ips

≥63%

上升时间

5 ns ~ 25 ns

MM短路电流参数

放电电容

200 pF

放电电阻

0 Ω

脉冲幅度

5 V ~ 1000 V (5% ± 5 V)

峰值电流Ip1

0.44 A ± 20% @25 V

0.88 A ± 20% @50 V

1.75 A ± 10% @100 V

3.5 A ± 10% @200 V

7.0 A ± 10% @400 V

Ip2/Ip1

67% ~ 90%

周期

66 ns ~ 90 ns

MM 500 Ω电阻电流参数

峰值电流Ipr

0.85 A ~ 1.2 A @400 V

100 ns电流值 I100

0.23 A ~ 0.40 A @400 V

I200/I100

30% ~ 55%
