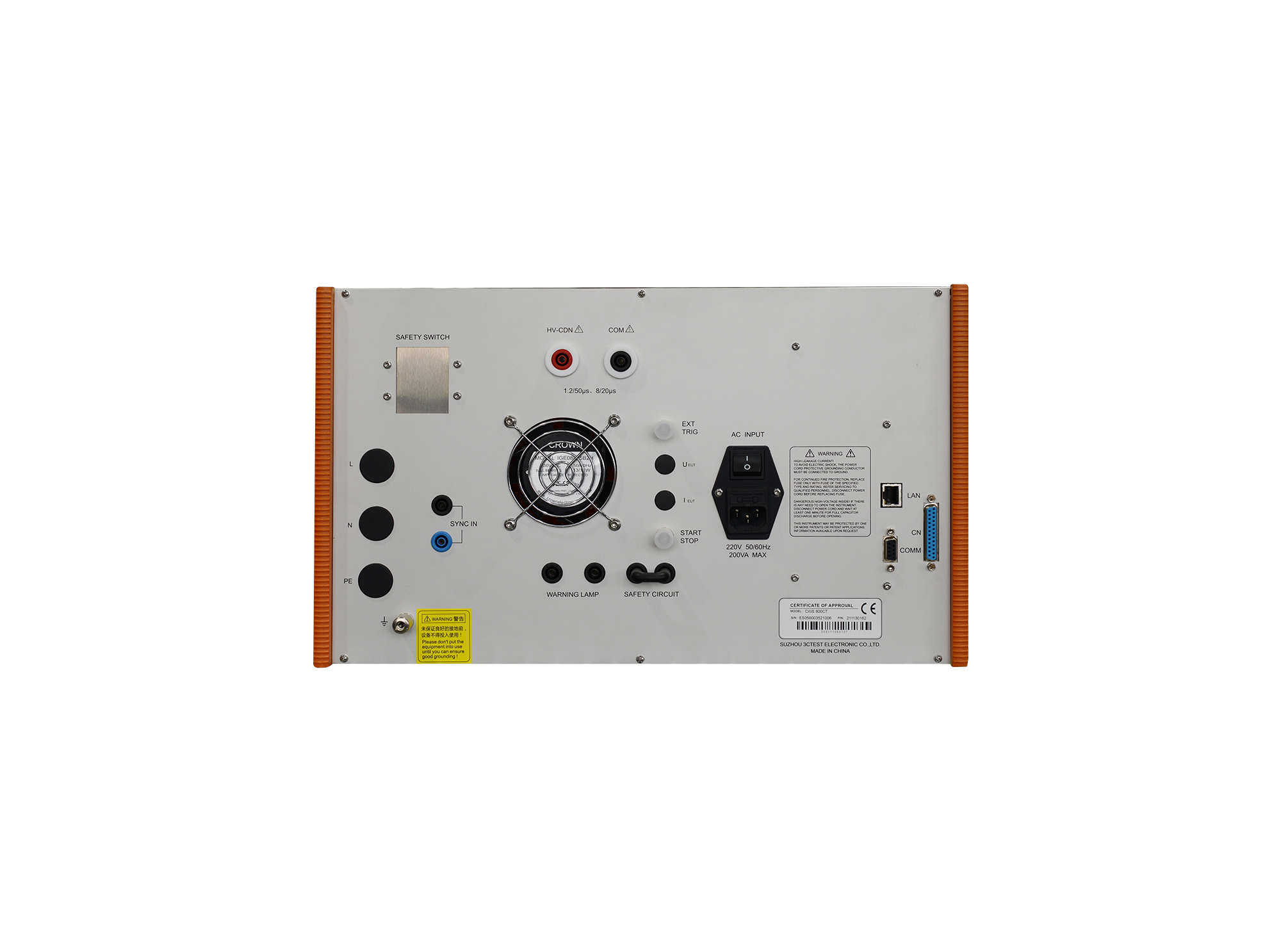

组合波雷击浪涌模拟器

CWS 800CT

CWS 800CT组合波雷击浪涌模拟器是为了模拟浪涌脉冲干扰现象而专门设计的一款高端测试设备，能够产生1.2/50 μs、8/20 μs、10/700 μs、5/320 μs高压脉冲波形。满足IEC 61000-4-5等标准要求。

产品概述

CWS 800CT组合波雷击浪涌模拟器是为了模拟浪涌脉冲干扰现象而专门设计的一款高端测试设备，能够产生1.2/50 μs、8/20 μs、10/700 μs、5/320 μs高压脉冲波形。满足IEC 61000-4-5等标准要求。
CWS 800CT性能完全满足欧盟CE认证及CCC认证对受试设备的抗扰度测试要求，可通过外置的耦合/去耦网络，对受试设备进行浪涌测试。

命名规则：


产品特点

> 5.7寸彩色触摸屏前面板操作;
> 最高可达8.0 KV的超小型模拟器;
> 产生1.2/50 μs、8/20 μs、10/700 μs、5/320 μs高压脉冲波形，满足IEC 61000-4-5标准要求;
> 浪涌电压、电流监测LCD显示;
> 测试排程功能，操作简单;
> 外置全自动耦合/去耦网络;
> 外置磁场线圈及附属模块，满足IEC 61000-4-9测试。

产品标准

IEC标准

GB/T标准

GB/T 17626.5

ITU标准

应用行业

产品参数

技术参数1.2/50 μs、8/20 μs

测试电压范围	0.5 kV–8.0 kV± 10%
电压上升时间	1.2 μs± 30%
电压持续时间	50 μs± 20%
测试电流范围	0.25 kA–4.0 kA± 10%（2ohm）
电流上升时间	8 μs± 20%
电流持续时间	20 μs± 20%
输出阻抗	2 ohm、12 ohm可选
极性	正，负，先正后负
实验间隔时间	6 s – 180 s(最短时间取决于实验电压)
电压峰值检测	前面板BNC输出:1000 V : 1 V；液晶屏显示测量值
电流峰值检测	前面板BNC输出:500 A : 1 V；液晶屏显示测量值
实验次数	1–999次
触发方式	自动、手动、外触发输入
实验模式	实验参数进行排程设置

技术参数10/700 μs、5/320 μs

技术参数1.2/50 μs

通用参数

产品配件

随机标配

主机、测试线、电源线、保险丝、检测报告、说明书

选配测试功能和附件

立即咨询

如果您对我们的产品感兴趣，请留下信息，我们将尽快与您联系，谢谢！

上一页：组合波雷击浪涌模拟器下一页：组合波雷击浪涌模拟器返回列表

显示屏	5.7英寸TFT彩色触摸屏
工作电压范围	AC 110 V / 220 V，±10%，50/60 Hz（国内默认AC 220 V）
保险丝	6 A
最大功耗	200 W
用户存储空间	无穷（PC）
通讯方式	以太网、RJ45
安全电路	安全回路未关闭时停止工作
失效检测	失效时前面板LCD显示、并中断仪器工作
检测输出方式	标准1米同轴线
机箱尺寸	6U
仪器重量	约50 Kg
温度范围	15–35 ℃
湿度范围	45%-75%
气压范围	86 kPa～106 kPa
