人工电源网络

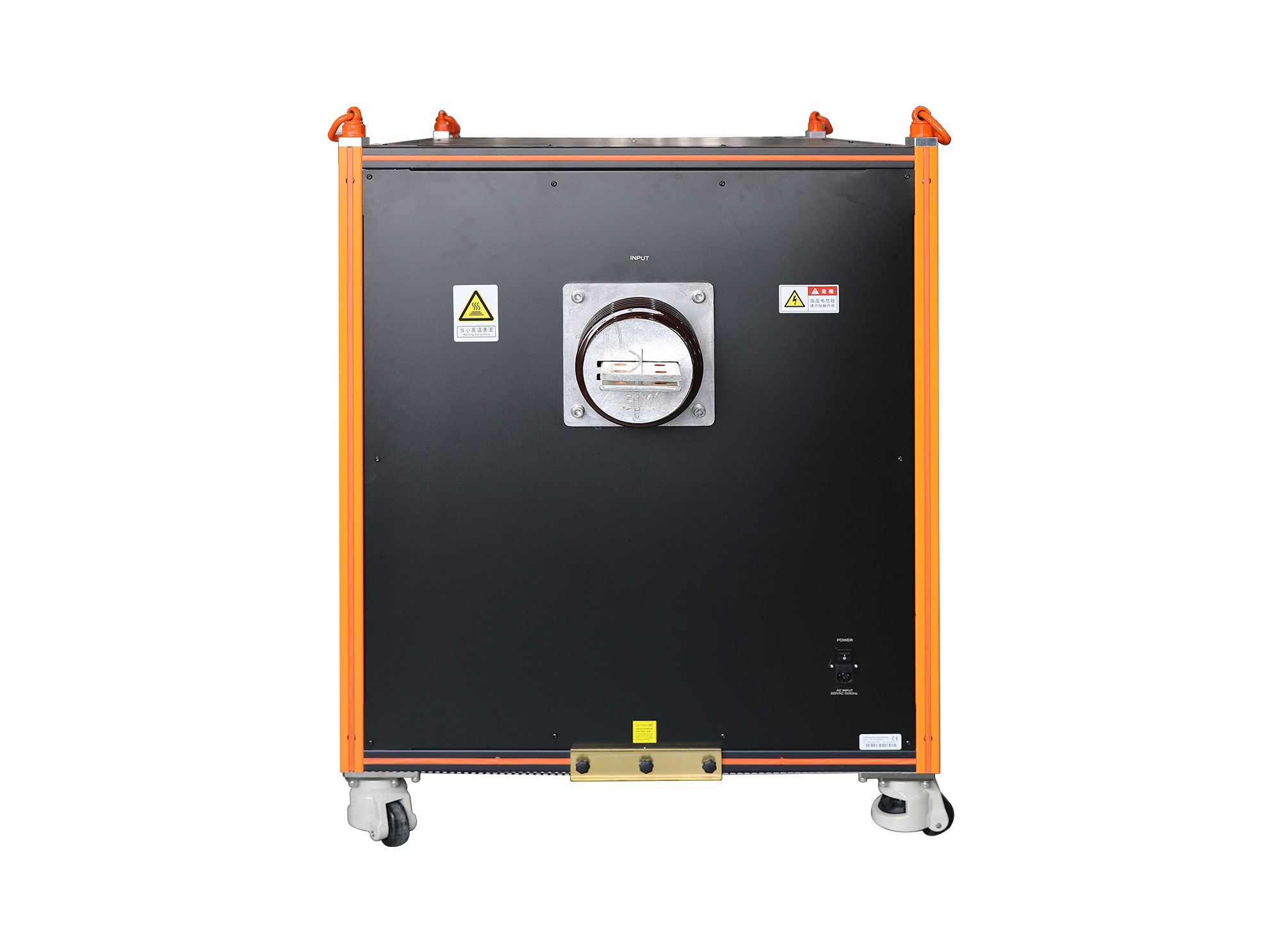

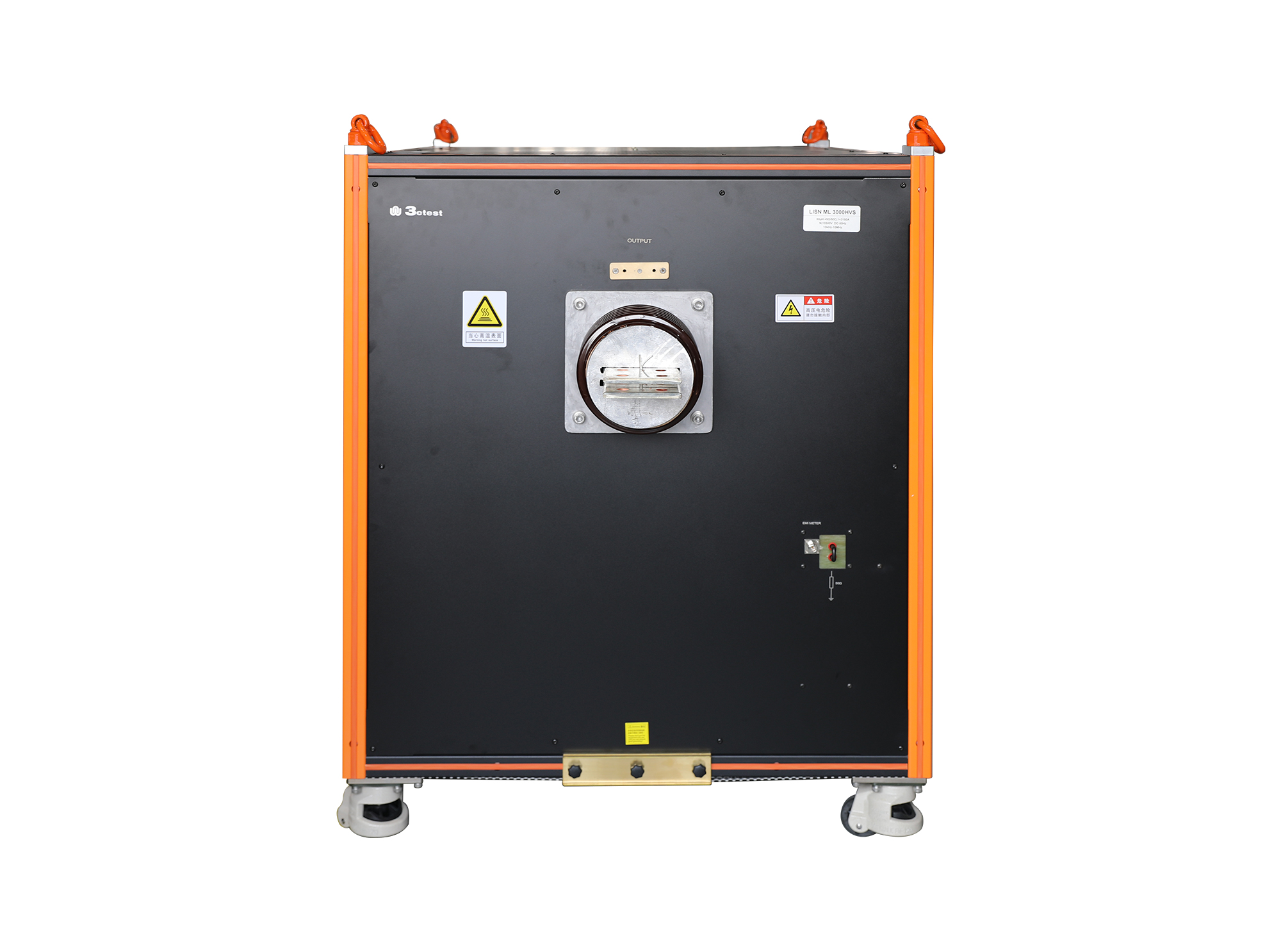

LISN ML 3000HVS

LISN ML 3000HVS人工电源网络用于GJB 151B 及GJB 151A专用设备和分系统电磁发射和敏感度测量并为受试设备（EUT）提供规定的电源阻抗，其阻抗特性完全满足标准要求。

产品概述

LISN ML 3000HVS人工电源网络用于GJB 151B 及GJB 151A专用设备和分系统电磁发射和敏感度测量并为受试设备（EUT）提供规定的电源阻抗，其阻抗特性完全满足标准要求。使用时，只需将EUT 连接到OUTPUT 输出端，电源连接到INPUT 输入端。EMI 测量端口采用标准N 型接口。

原理图


可搭配LISN ML 3000HVS-Fixture校准：

LISN ML 3000HVS-Fixture.jpg

产品标准

GJB标准

其他标准

MIL-STD-461G

行业应用

军工

产品参数

技术参数

测试电压Vmax	线电压10.5K V , 50 Hz，DC 10.5KV
测试电流Imax	3150A
测试端子	N
电感	50 μH
阻抗	50 μH+5 Ω‖50 Ω
耦合电容	0.25 μF
阻抗频率范围	9 kHz-10 MHz

通用参数

产品配件

随机标配

测试线、短接端子、说明书, 接地线，旋钮，校准报告

选配附件

立即咨询

如果您对我们的产品感兴趣，请留下信息，我们将尽快与您联系，谢谢！

上一页：人工电源网络下一页：高压大功率人工电源网络返回列表

供电电压	AC 110 V/220 V(士10%)，50 Hz /60Hz(士5%)（大陆地区内默认AC 220 V 50 Hz）
外形尺寸	1010 mm1300 mm2170 mm(长宽深)
环境温度	15℃ ~ 35℃
相对湿度	45% ~ 75%
重量	576kg

1、衰减器 DTS 2000-30dB-1G-D
2、射频开关LISN ML 3000HVS-SW
3、衰减器 TS5G-20 dB-4N/N、TS5G-10 dB -4N/N
4、阻抗校准夹具 LISN ML 3000HVS-Fixture
5、脉冲限幅器 KH43101
注：N型端口接衰减器电源导通瞬间会被击穿，但不会损坏，需注意电源保护。
