GJB181及HB20326机载电源特性测试系统解决方案(AC)

本文档主要介绍针对DO160、GJB181及HB20326机载电源特性测试系统的解决方案，包括详细的测试项目、方法、系统组成以及核心硬件的技术指标，并展示了测试系统的软件功能和部分案例以及该系统的闭环监测和一体化测控的优势。

01 测试项目

DO160G测试项目-交流

GJB181B测试项目-交流

HB20326测试项目-交流

02 测试方法

以部分三相交流测试为例，简要介绍相关测试项目的测试方法。

1、负载特性

测试限值

测试布置

2、电压调制

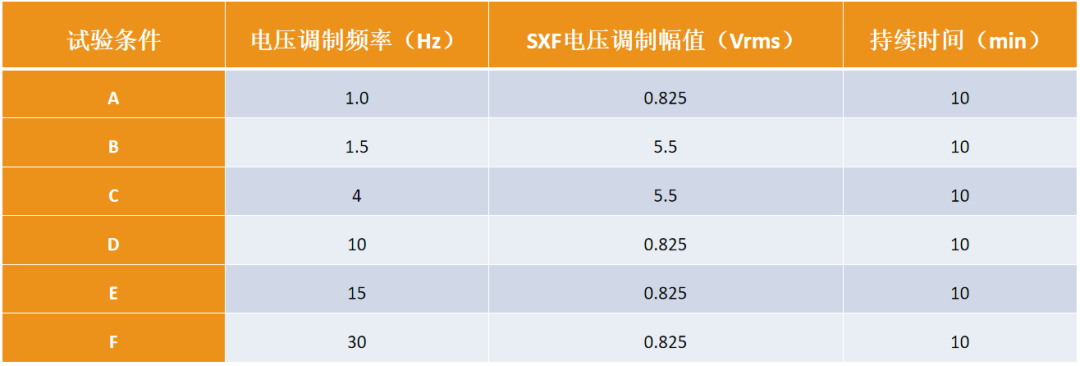

试验条件

测试布置

3、电压畸变频谱

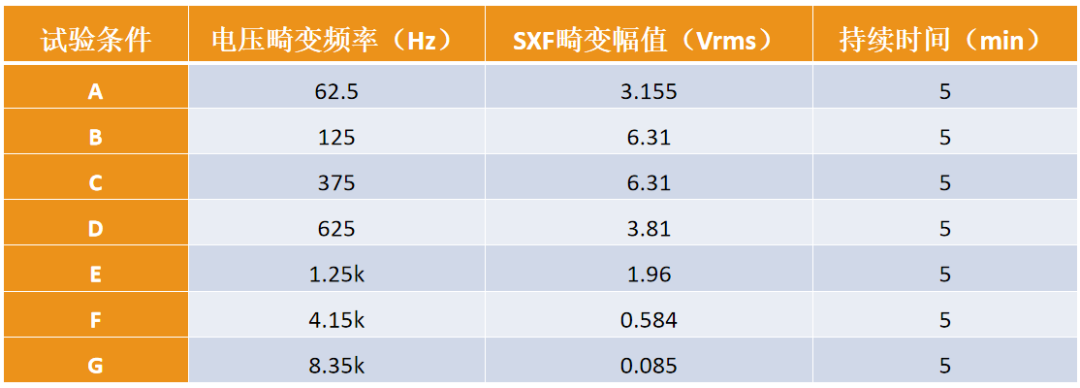

试验条件

测试布置

4、电压畸变系数

试验条件

测试布置

5、供电转换中断

测试布置

03 测试系统

1、原理图

2、测试布局

3、技术指标

核心硬件1-可编程交直流电源

PPS 45C10 机载交直流电源特性测试系统。具有高电压/电流动态范围，适用于航空领域的各种供电需求，无论负载情况如何，PPS 45C10输出电压的失真率均可保证低于0.1%。宽量程频率可达到DC-200KHz。

PPS 45C10不但基于实时处理器技术，而且配备了内置的高性能PC及配套测试软件Corelab，其拥有的任意波形编辑功能，能轻松模拟各种复杂波形。Corelab为用户提供多样的预置波形片段和大量符合电磁兼容及航天标准的标准测试项目，此外其还拥有强大的报告功能，能够产生测试或测量报告。

产品特点：

> 满足GJB181，MIL-STD-704和HB 20326标准要求；

> 支持交流和直流输出,交流最大电压可达450 Vrms，电流105 Arms，直流最大电压可到636V，电流105A；

> 单台电源最高输出功率20KW，可定制120kW以上功率指标；

> 全功率四象限负载；

> 宽量程频率范围 DC-200KHz；

> 支持三相、单相和分相输出；

> 支持谐波输出；

> 支持频率/幅度调制；

> 内置任意波形发生器，用户可轻松编辑任意波，模拟复杂波形；

> 输出电压、电流监测/保护功能；

> 支持纹波闭环试验；

> 一体化的设计，质量可靠、外观精美、操作舒适；

> 以太网、RJ45接口，用于PC远程控制、打印测试报告。

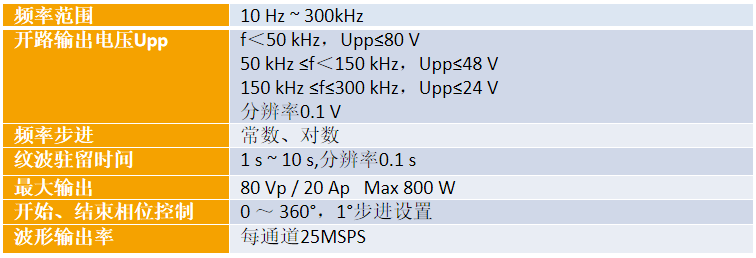

核心硬件2-纹波信号发生器

核心硬件3-耦合变压器

核心软件-Corelab

主要特点：

>测试项目可保存为自定义文件；

>支持设备和波形的容差配置、报告信息配置；

>具备支持设备和波形的校准测试模式、直接测试模式、标准库测试模式；

>具备系统自检功能；

>支持自动校准、闭环监测功能；

>支持序列多测试排程功能；

>支持编辑波形功能。

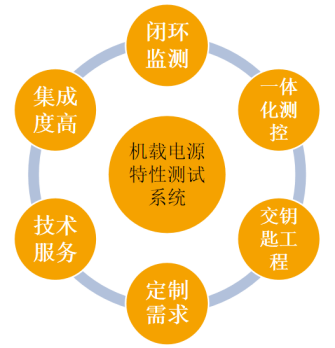

04  产品优势
