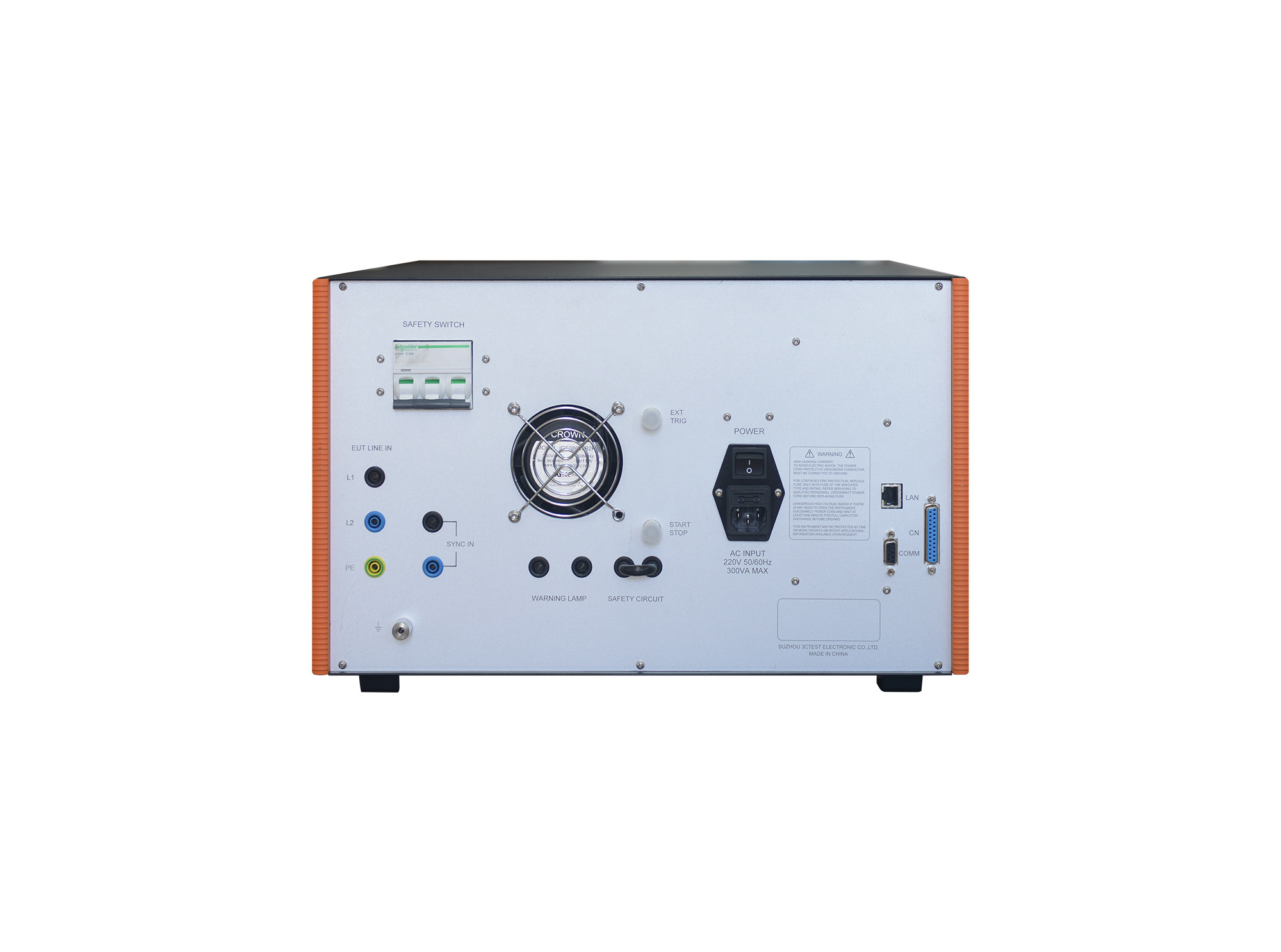

高频噪声模拟器

INS 400

INS 400高频噪声模拟器是为了模拟继电器开或关为代表性的经电感性组件的电流迅速起断时产生的干扰。此类干扰含有较宽的频谱（高达2GHz），经电源线和设备内部印制电路板的配线耦合、反射、共振并经IC放大，造成设备故障。该设备可用于评定电子设备抵抗瞬态传导干扰的性能，并可定性的对电子设备系统的抗干扰性能局部环节的抗辐射性能以及系统的接地性能进行测试，在各种干扰模拟器中应用最广，是实用性最强的仪器之一。

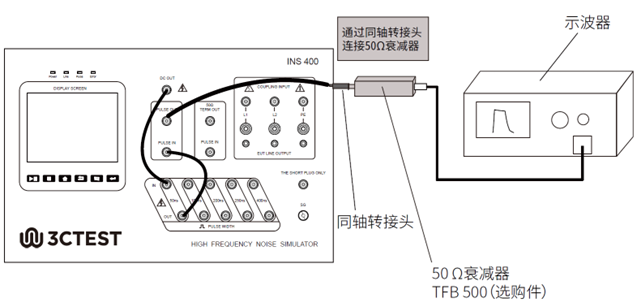

1、 典型校准连接示意图：

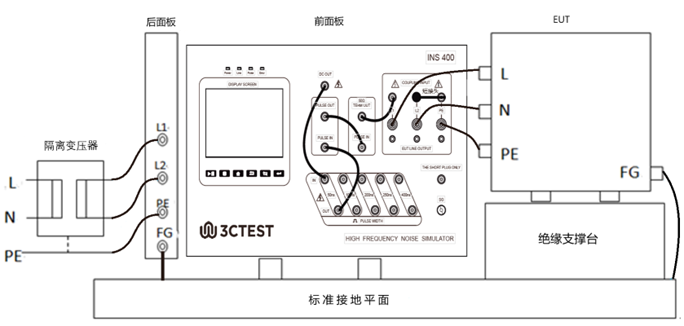

2、典型测试连接示意图（差模L1-L2）：

> 5.7寸彩色触摸屏操作，可实现PC互连
> 内置50 Ω终端电阻
> 浮动输出
> 5种排程试验
> 手动方式选择不同脉宽与耦合模
> 同轴短路器简易实现共差模试验
