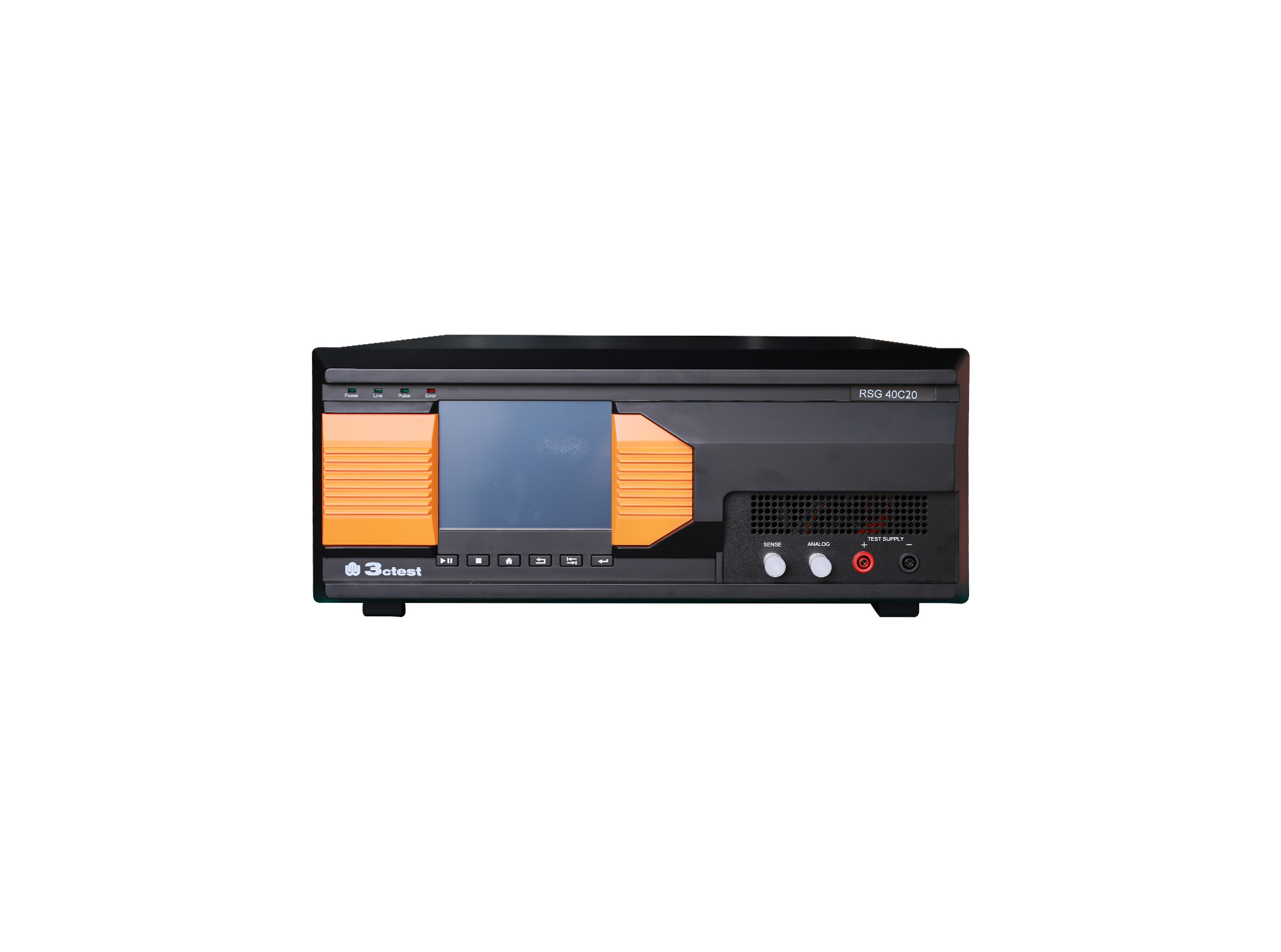

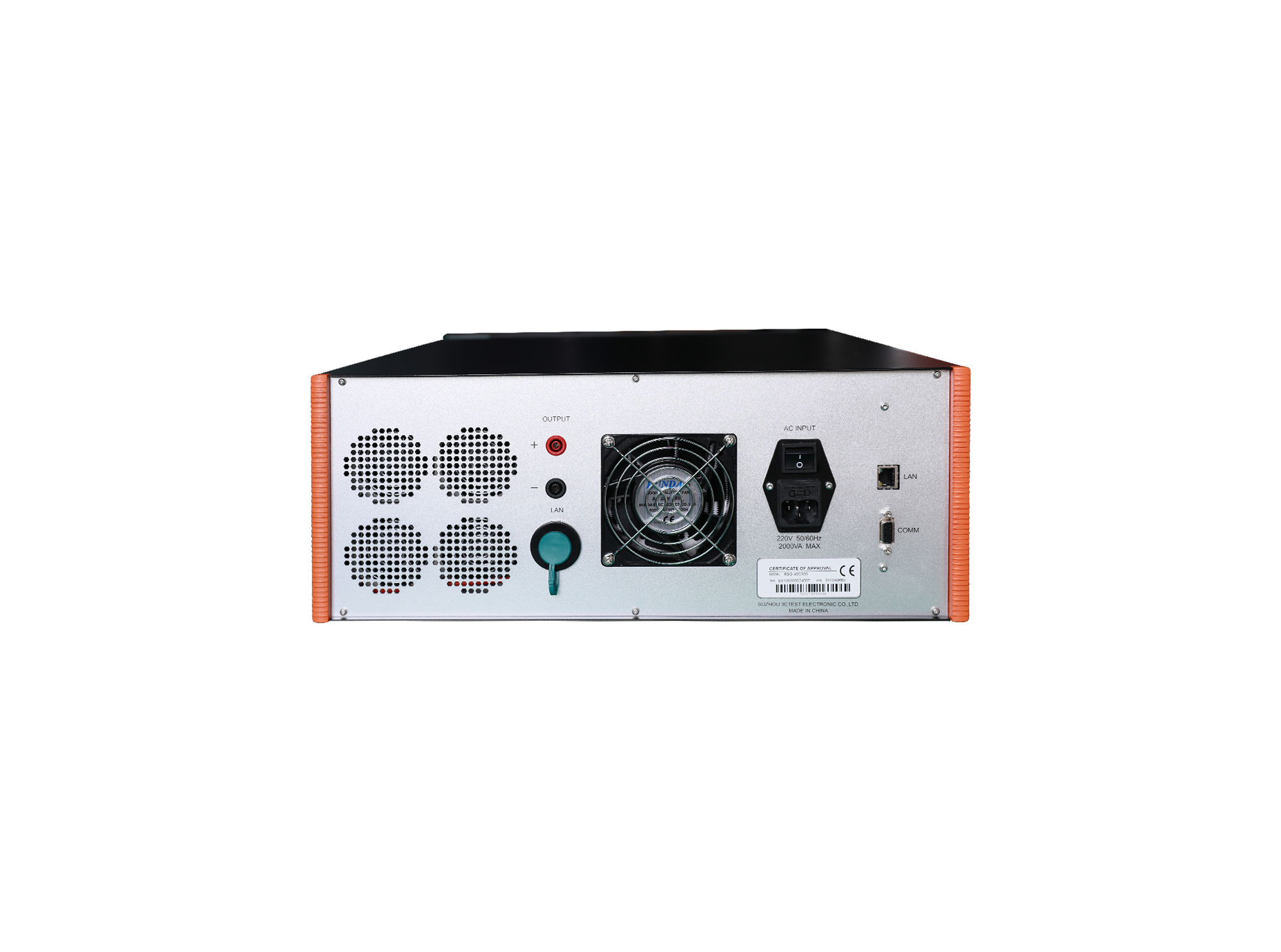

差模传导干扰模拟器

RSG 40C20(DMS)

RSG 40C20 是符合IEC 61000-4-19/GB/T 17626.19和JJF 1245.4-2019标准要求的差模传导骚扰抗扰度试验用模拟器。配套本公司的Corelab软件及各种耦合去耦网络,耦合变压器等设施可进行以下试验：满足IEC 61000-4-19的2 kHz ~ 150 kHz差模电压和电流（未调制波形、具有间歇期的连续波脉冲和用矩形脉冲调制的脉冲波形）试验，满足JJF 1245.4-2019的电流试验。

下载手册

立即询单 加入对比栏 加入询单篮

产品概述

产品特点

> 5.7英寸显示屏
> 符合IEC 61000-4-19/GB/T 17626.19和JJF 1245.4-2019标准
> 一体化设计使系统更加简便、安全、耐用
> 以太网、RJ45接口，用于PC远程控制、打印测试报告
> 关键器件全部采用优质进口材料，质量可靠、外观精美、操作舒适

产品标准

IEC标准

IEC 61000-4-19

应用行业

电力

产品参数

技术参数

符合标准	IEC 61000-4-19 JJF 1245.4-2019
频率范围	2 kHz~150 kHz
调制频率	0~1000 Hz
频率步进	线性、对数、静态
差模电压干扰测试技术参数
波形	正弦，总谐波畸变<5%
输出电压	0.1 V ~ 40 V; 0.1 V ~ 30 V(RMS)
负载阻抗	10 Ω±30%
差模电流干扰测试技术参数
最大电流	5 A
负载阻抗	1 Ω±0.3 Ω
BNC输出	10：1(0.1 V / A)

通用参数

产品配件

随机标配

测试线、电源线、保险丝、出厂报告、说明书。

选配附件

立即咨询

如果您对我们的产品感兴趣，请留下信息，我们将尽快与您联系，谢谢！

上一页：耦合去耦网络下一页：低频差模抗扰耦合去耦网络返回列表

重量	约25kg
机箱尺寸	620450190 mm(长宽高)
环境温度	15℃ - 35℃
相对湿度	45%-75%
气压范围	86 kPa - 106 kPa

耦合去耦网络CDN419M3-32	EUT电压范围: 单相3线，32 A, 250 V AC/DC
耦合去耦网络CDN419M3-32	频率范围: 2 kHz~150 kHz
耦合去耦网络CDN419M4N-32	EUT电压范围: 三相4线，32 A，线-地250 V AC/DC
耦合去耦网络CDN419M4N-32	频率范围: 2 kHz~150 kHz
脉冲变压器TPT-600-2	耦合脉冲电压：Max 600 V
	副边通流能力：Max 30 A
	用于IEC 61000-4-19
CoreLab抗扰度测试软件	支持Windows 7及以上,它使用方便、用户界面美观、直观，各项操作功能以及标准测试库使用户可以轻松完成自定义测试程序；
	用户可自定义任意波形（标准库以外）；
	它能够自动/手动识别所连接的CoreLab测试设备并进行自动配置；
	基于模板的报告功能可以帮助用户灵活地生成测试报告
差模电流测试模块WCT 20	频率范围：2 kHz ~ 150 kHz
	最大电流：5 A
	最大电压：＜22 V
	阻抗：1 Ω±0.3 Ω
差模电压测试模块R419-10	差模电压测试匹配模块，电阻值：10 Ω
差模电流测试模块RJJF-100	100 Ω
